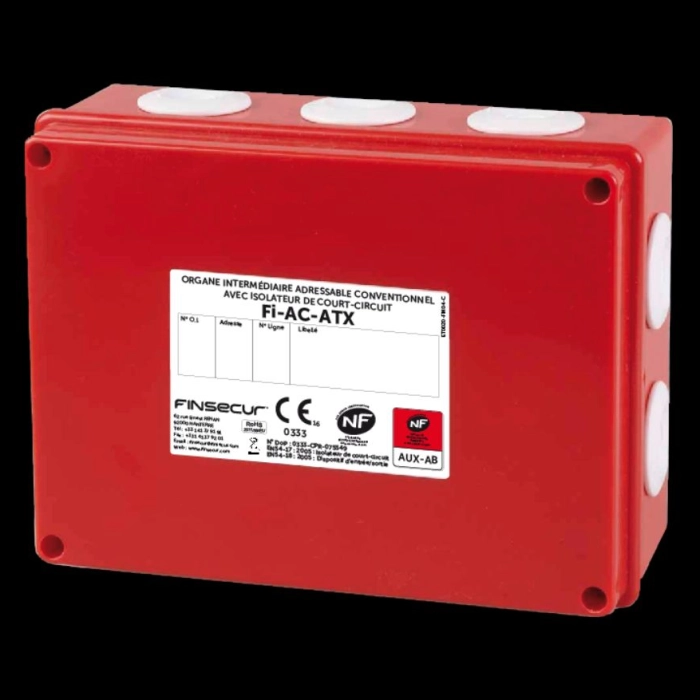

FI-AC ATX
Le FI-AC-ATX est une interface adressable d’entrée/sortie en zones à Atmosphères Explosives (ATEX).
Le FI-AC-ATX est conçu pour gérer une entrée de type ligne surveillée (détecteurs conventionnels, déclencheurs manuels, alarmes techniques), ainsi qu’une sortie tout ou rien de type contact à inverseur libre de potentiel, pouvant être utilisée pour commander des organes asservis (sirènes, dispositifs de signalisation, etc.).
Le FI-AC-ATX se distingue du modèle standard par sa conception spécifique pour une détection automatique en zones à Atmosphères Explosives (ATEX), garantissant un fonctionnement sûr dans ces environnements à risque.
Il nécessite une EAE pour son alimentation et doit être raccordé à un ECS adressable FINSECUR (type BALTIC). Chaque module FI-AC-ATX occupe une adresse unique sur le bus de communication.
Caractéristiques générales
Bus adressable :
- Tension de bus : 8,5 à 12,5 Vdc
- Consommation en Veille : 35 μA @ 12 VDC
- Protocole : propriétaire FINSECUR
- Courant de court-circuit : 100 mA maxi
- Longueur : 1600 mètres maxi
- Ligne d’entrée
- Tension en veille : 19 à 27 Vdc
- Résistance fin de ligne : 3,3 kOhms 1/4W 5%
- Courant d’alarme : 18 à 40 mA
- Résistance d’alarme équivalente : 1 kOhms 1/2W 5%
- Courant de court-circuit : au delà de 40 mA
Alimentation
- Entrée Tension Power IN : 21,6 à 28,8 Vdc
- Sortie Tension Power OUT : identique à Power IN
- Courant maximal FI-AC-ATX (protection par TRCAL) : 50 mA.
Consommation :
- Consommation en veille : de 40 à 60 μA
- Consommation en alarme : de 8 à 12 mA
Caractéristiques physiques
- Dimensions : L 199 mm x H 149 mm x P 79 mm
- Poids : 410 g
- Matière, couleur : ABS, rouge
- Indice de protection : IP 55, IK 07
- Température de service : -10°C à +55°C
Compatibilités du produit
Certifications du produit
- Conforme aux normes EN54-17: 2005 Isolateur de court-circuit, et EN54-18:2005 Dispositifs d’entrées/sorties
- FI-AC-ATX- Certification DoP : 0333-CPR-075549
Codes articles
FI-AC-ATX : ACC0025-FIN01
